光電二極管的分類

March 28, 2019

光電二極管" 英文通常稱為 Photo-Diode


    光電二極管和普通二極管一樣，也是由一個PN結組成的半導體器件，也具有單方向?qū)щ娞匦?。但是，在電路中不是用它作整流元件，而是通過它把光信號轉換成電信號。那么，它是怎樣把光信號轉換成電信號的呢？大家知道，普通二極管在反向電壓作用在處于截止?fàn)顟B(tài)，只能流過微弱的反向電流，光電二極管在設計和制作時盡量使PN結的面積相對較大，以便接收入射光。光電二極管是在反向電壓作用在工作的，沒有光照時，反向電流極其微弱，叫暗電流；有光照時，反向電流迅速增大到幾十微安，稱為光電流。光的強度約大，反向電流也約大。光的變化引起光電二極管電流變化，這就可以把光信號轉換成電信號，成為光電傳感器件。




一、根據構造分類


　　半導體二極管主要是依*PN結而工作的。與PN結不可分割的點接觸型和肖特基型，也被列入一般的二極管的范圍內。包括這兩種型號在內，根據PN結構造面的特點，把晶體二極管分類如下：


  1、點接觸型二極管

　　點接觸型二極管是在鍺或硅材料的單晶片上壓觸一根金屬針后，再通過電流法而形成的。因此，其PN結的靜電容量小，適用于高頻電路。但是，與面結型相比較，點接觸型二極管正向特性和反向特性都差，因此，不能使用于大電流和整流。因為構造簡單，所以價格便宜。對于小信號的檢波、整流、調制、混頻和限幅等一般用途而言，它是應用范圍較廣的類型。



2、鍵型二極管

　　鍵型二極管是在鍺或硅的單晶片上熔接或銀的細絲而形成的。其特性介于點接觸型二極管和合金型二極管之間。與點接觸型相比較，雖然鍵型二極管的PN結電容量稍有增加，但正向特性特別優良。多作開關用，有時也被應用于檢波和電源整流（不大于50mA）。在鍵型二極管中，熔接金絲的二極管有時被稱金鍵型，熔接銀絲的二極管有時被稱為銀鍵型。



3、合金型二極管

　　在N型鍺或硅的單晶片上，通過合金銦、鋁等金屬的方法制作PN結而形成的。正向電壓降小，適于大電流整流。因其PN結反向時靜電容量大，所以不適于高頻檢波和高頻整流。



4、擴散型二極管

　　在高溫的P型雜質氣體中，加熱N型鍺或硅的單晶片，使單晶片表面的一部變成P型，以此法PN結。因PN結正向電壓降小，適用于大電流整流。最近，使用大電流整流器的主流已由硅合金型轉移到硅擴散型。



5、臺面型二極管

　　PN結的制作方法雖然與擴散型相同，但是，只保留PN結及其必要的部分，把不必要的部分用藥品腐蝕掉。其剩余的部分便呈現出臺面形，因而得名。初期生產的臺面型，是對半導體材料使用擴散法而制成的。因此，又把這種臺面型稱為擴散臺面型。對于這一類型來說，似乎大電流整流用的產品型號很少，而小電流開關用的產品型號卻很多。



6、平面型二極管

　　在半導體單晶片（主要地是N型硅單晶片）上，擴散P型雜質，利用硅片表面氧化膜的屏蔽作用，在N型硅單晶片上僅選擇性地擴散一部分而形成的PN結。因此，不需要為調整PN結面積的藥品腐蝕作用。由于半導體表面被制作得平整，故而得名。并且，PN結合的表面，因被氧化膜覆蓋，所以公認為是穩定性好和壽命長的類型。最初，對于被使用的半導體材料是采用外延法形成的，故又把平面型稱為外延平面型。對平面型二極管而言，似乎使用于大電流整流用的型號很少，而作小電流開關用的型號則很多。



7、合金擴散型二極管

　　它是合金型的一種。合金材料是容易被擴散的材料。把難以制作的材料通過巧妙地?fù)脚潆s質，就能與合金一起過擴散，以便在已經形成的PN結中獲得雜質的恰當?shù)臐舛确植?。此法適用于制造高靈敏度的變?nèi)荻O管。



8、外延型二極管

　　用外延面長的過程制造PN結而形成的二極管。制造時需要非常高超的技術。因能隨意地控制雜質的不同濃度的分布，故適宜于制造高靈敏度的變?nèi)荻O管。



9、肖特基二極管

　　基本原理是：在金屬（例如鉛）和半導體（N型硅片）的接觸面上，用已形成的肖特基來阻擋反向電壓。肖特基與PN結的整流作用原理有根本性的差異。其耐壓程度只有40V左右。其特長是：開關速度非?？欤悍聪蚧謴?fù)時間trr特別地短。因此，能制作開關二極和低壓大電流整流二極管。



二、根據用途分類



1、檢波用二極管

　　就原理而言，從輸入信號中取出調制信號是檢波，以整流電流的大?。?00mA）作為界線通常把輸出電流小于100mA的叫檢波。鍺材料點接觸型、工作頻率可達400MHz，正向壓降小，結電容小，檢波效率高，頻率特性好，為2AP型。類似點觸型那樣檢波用的二極管，除用于檢波外，還能夠用于限幅、削波、調制、混頻、開關等電路。也有為調頻檢波專用的特性一致性好的兩只二極管組合件。



2、整流用二極管

　　就原理而言，從輸入交流中得到輸出的直流是整流。以整流電流的大小（100mA）作為界線通常把輸出電流大于100mA的叫整流。面結型，工作頻率小于KHz，最高反向電壓從25伏至3000伏分A～X共22檔。分類如下：①硅半導體整流二極管2CZ型、②硅橋式整流器QL型、③用于電視機高壓硅堆工作頻率近100KHz的2CLG型。



3、限幅用二極管

　　大多數二極管能作為限幅使用。也有象保護儀表用和高頻齊納管那樣的專用限幅二極管。為了使這些二極管具有特別強的限制尖銳振幅的作用，通常使用硅材料制造的二極管。也有這樣的組件出售：依據限制電壓需要，把若干個必要的整流二極管串聯起來形成一個整體。



4、調制用二極管

　　通常指的是環形調制專用的二極管。就是正向特性一致性好的四個二極管的組合件。即使其它變?nèi)荻O管也有調制用途，但它們通常是直接作為調頻用。



5、混頻用二極管

　　使用二極管混頻方式時，在500～10,000Hz的頻率范圍內，多采用肖特基型和點接觸型二極管。



6、放大用二極管

　　用二極管放大，大致有依*隧道二極管和體效應二極管那樣的負阻性器件的放大，以及用變?nèi)荻O管的參量放大。因此，放大用二極管通常是指隧道二極管、體效應二極管和變?nèi)荻O管。



7、開關用二極管

　　有在小電流下（10mA程度）使用的邏輯運算和在數百毫安下使用的磁芯激勵用開關二極管。小電流的開關二極管通常有點接觸型和鍵型等二極管，也有在高溫下還可能工作的硅擴散型、臺面型和平面型二極管。開關二極管的特長是開關速度快。而肖特基型二極管的開關時間特短，因而是理想的開關二極管。2AK型點接觸為中速開關電路用；2CK型平面接觸為高速開關電路用；用于開關、限幅、鉗位或檢波等電路；肖特基（SBD）硅大電流開關，正向壓降小，速度快、效率高。



8、變?nèi)荻O管

   用于自動頻率控制（AFC）和調諧用的小功率二極管稱變?nèi)荻O管。日本廠商方面也有其它許多叫法。通過施加反向電壓， 使其PN結的靜電容量發生變化。因此，被使用于自動頻率控制、掃描振蕩、調頻和調諧等用途。通常，雖然是采用硅的擴散型二極管，但是也可采用合金擴散型、外延結合型、雙重擴散型等特殊制作的二極管，因為這些二極管對于電壓而言，其靜電容量的變化率特別大。結電容隨反向電壓VR變化，取代可變電容，用作調諧回路、振蕩電路、鎖相環路，常用于電視機高頻頭的頻道轉換和調諧電路，多以硅材料制作。



9、頻率倍增用二極管

　　對二極管的頻率倍增作用而言，有依*變?nèi)荻O管的頻率倍增和依*階躍（即急變）二極管的頻率倍增。頻率倍增用的變?nèi)荻O管稱為可變電抗器，可變電抗器雖然和自動頻率控制用的變?nèi)荻O管的工作原理相同，但電抗器的構造卻能承受大功率。階躍二極管又被稱為階躍恢復二極管，從導通切換到關閉時的反向恢復時間trr短，因此，其特長是急速地變成關閉的轉移時間顯著地短。如果對階躍二極管施加正弦波，那么，因tt（轉移時間）短，所以輸出波形急驟地被夾斷，故能產生很多高頻諧波。



10、穩壓二極管

　　是代替穩壓電子二極管的產品。被制作成為硅的擴散型或合金型。是反向擊穿特性曲線急驟變化的二極管。作為控制電壓和標準電壓使用而制作的。二極管工作時的端電壓（又稱齊納電壓）從3V左右到150V，按每隔10%，能劃分成許多等級。在功率方面，也有從200mW至100W以上的產品。工作在反向擊穿狀態，硅材料制作，動態電阻RZ很小，一般為2CW型；將兩個互補二極管反向串接以減少溫度系數則為2DW型。



11、PIN型二極管（PIN Diode）

　　這是在P區和N區之間夾一層本征半導體（或低濃度雜質的半導體）構造的晶體二極管。PIN中的I是“本征”意義的英文略語。當其工作頻率超過100MHz時，由于少數載流子的存貯效應和“本征”層中的渡越時間效應，其二極管失去整流作用而變成阻抗元件，并且，其阻抗值隨偏置電壓而改變。在零偏置或直流反向偏置時，“本征”區的阻抗很高；在直流正向偏置時，由于載流子注入“本征”區，而使“本征”區呈現出低阻抗?fàn)顟B(tài)。因此，可以把PIN二極管作為可變阻抗元件使用。它常被應用于高頻開關（即微波開關）、移相、調制、限幅等電路中。



12、 雪崩二極管 (Avalanche Diode)

　　它是在外加電壓作用下可以產生高頻振蕩的晶體管。產生高頻振蕩的工作原理是欒的：利用雪崩擊穿對晶體注入載流子，因載流子渡越晶片需要一定的時間，所以其電流滯后于電壓，出現延遲時間，若適當?shù)乜刂贫稍綍r間，那么，在電流和電壓關系上就會出現負阻效應，從而產生高頻振蕩。它常被應用于微波領域的振蕩電路中。



13、江崎二極管 （Tunnel Diode）

　　它是以隧道效應電流為主要電流分量的晶體二極管。其基底材料是砷化鎵和鍺。其P型區的N型區是高摻雜的（即高濃度雜質的）。隧道電流由這些簡并態半導體的量子力學效應所產生。發生隧道效應具備如下三個條件：①費米能級位于導帶和滿帶內；②空間電荷層寬度必須很窄（0.01微米以下）；簡并半導體P型區和N型區中的空穴和電子在同一能級上有交疊的可能性。江崎二極管為雙端子有源器件。其主要參數有峰谷電流比（IP／PV），其中，下標“P”代表“峰”；而下標“V”代表“谷”。江崎二極管可以被應用于低噪聲高頻放大器及高頻振蕩器中（其工作頻率可達毫米波段），也可以被應用于高速開關電路中。



14、快速關斷（階躍恢復）二極管 (Step Recovary Diode)

　　它也是一種具有PN結的二極管。其結構上的特點是：在PN結邊界處具有陡峭的雜質分布區，從而形成“自助電場”。由于PN結在正向偏壓下，以少數載流子導電，并在PN結附近具有電荷存貯效應，使其反向電流需要經歷一個“存貯時間”后才能降至最小值（反向飽和電流值）。階躍恢復二極管的“自助電場”縮短了存貯時間，使反向電流快速截止，并產生豐富的諧波分量。利用這些諧波分量可設計出梳狀頻譜發生電路?？焖訇P(guān)斷（階躍恢復）二極管用于脈沖和高次諧波電路中。



15、肖特基二極管 （Schottky Barrier Diode）

　　它是具有肖特基特性的“金屬半導體結”的二極管。其正向起始電壓較低。其金屬層除材料外，還可以采用金、鉬、鎳、鈦等材料。其半導體材料采用硅或砷化鎵，多為N型半導體。這種器件是由多數載流子導電的，所以，其反向飽和電流較以少數載流子導電的PN結大得多。由于肖特基二極管中少數載流子的存貯效應甚微，所以其頻率響僅為RC時間常數限制，因而，它是高頻和快速開關的理想器件。其工作頻率可達100GHz。并且，MIS（金屬－絕緣體－半導體）肖特基二極管可以用來制作太陽能電池或發光二極管。



16、阻尼二極管

　　具有較高的反向工作電壓和峰值電流，正向壓降小，高頻高壓整流二極管，用在電視機行掃描電路作阻尼和升壓整流用。



17、瞬變電壓抑制二極管

　　TVP管，對電路進行快速過壓保護，分雙極型和單極型兩種，按峰值功率（500W－5000W）和電壓（8.2V～200V）分類。



18、雙基極二極管（單結晶體管）

　　兩個基極，一個發射極的三端負阻器件，用于張馳振蕩電路，定時電壓讀出電路中，它具有頻率易調、溫度穩定性好等優點。

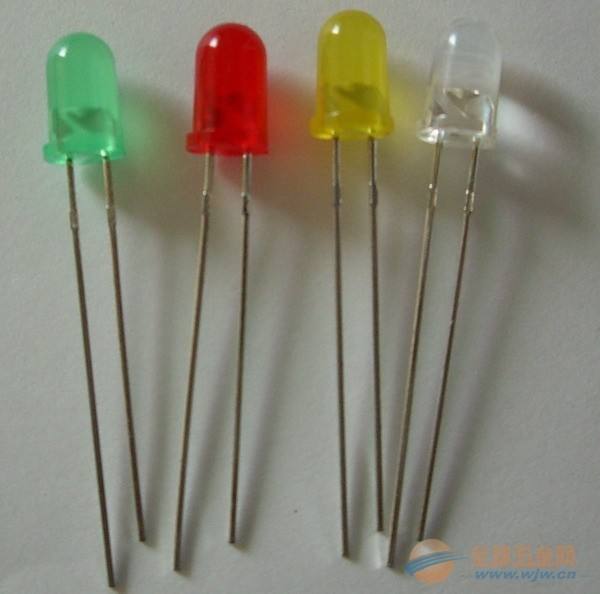

19、發光二極管

　　用磷化鎵、磷砷化鎵材料制成，體積小，正向驅動發光。工作電壓低，工作電流小，發光均勻、壽命長、可發紅、黃、綠單色光。



三、根據特性分類


     點接觸型二極管，按正向和反向特性分類如下。



1、一般用點接觸型二極管

       這種二極管正如標題所說的那樣，通常被使用于檢波和整流電路中，是正向和反向特性既不特別好，也不特別壞的中間產品。如：SD34、SD46、1N34A等等屬于這一類。



2、高反向耐壓點接觸型二極管

　　是最大峰值反向電壓和最大直流反向電壓很高的產品。使用于高壓電路的檢波和整流。這種型號的二極管一般正向特性不太好或一般。在點接觸型鍺二極管中，有SD38、1N38A、OA81等等。這種鍺材料二極管，其耐壓受到限制。要求更高時有硅合金和擴散型。



3、高反向電阻點接觸型二極管

　　正向電壓特性和一般用二極管相同。雖然其反方向耐壓也是特別地高，但反向電流小，因此其特長是反向電阻高。使用于高輸入電阻的電路和高阻負荷電阻的電路中，就鍺材料高反向電阻型二極管而言，SD54、1N54A等等屬于這類二極管。



4、高傳導點接觸型二極管

　　它與高反向電阻型相反。其反向特性盡管很差，但使正向電阻變得足夠小。對高傳導點接觸型二極管而言，有SD56、1N56A等等。對高傳導鍵型二極管而言，能夠得到更優良的特性。這類二極管，在負荷電阻特別低的情況下，整流效率較高。 在開關電源中,所需的整流二極管必須具有正向壓降低,快速恢復的特點,還應具有足夠的輸出功率,可以使用1.高效快速恢復二極管;2高效超快速二極管;3肖特基勢壘整流二極管.快速恢復和超快速恢復二極管具有適中的和較高的正向壓降,其範圍是從0.8---1.2v.這兩種整流二極管還具有較高的截止電壓參數.因此,它們特別適合於在輸入小功率,電壓在12v左右的輔助電源電路中使用.


     由於現代的開關電源工作頻率都在20khz以上,比起一般的整流二極管,快速恢復二極管和超快速恢復二極管的反向恢復時間減小到了毫微秒極.因此,大大提高了電源的效率.據經驗,在選擇快速恢復二極管時,其反向恢復時間至少應該比開關晶體管的上升時間低三倍.這兩種整流二極管還減少了開關電壓尖峰.而這種尖峰直接影響輸出直流電壓的紋波.雖然某些稱為軟恢復型整流二極管的噪聲較小,但是它們的反向恢復時間trr較長,反向電流Irm也較大.因此使得開關損耗較大.快速恢復整流二極管和超快恢復整流二極管在開關電源中作為整流器使用時,是否需要散熱器,要根據電路的最大功率決定.一般情況下,這些二極管再製造時允許的結溫在175度.生產廠家對其產品都有技術說明,提供給設計者去計算最大的輸出工作電流,電壓,及外殼溫度等.
